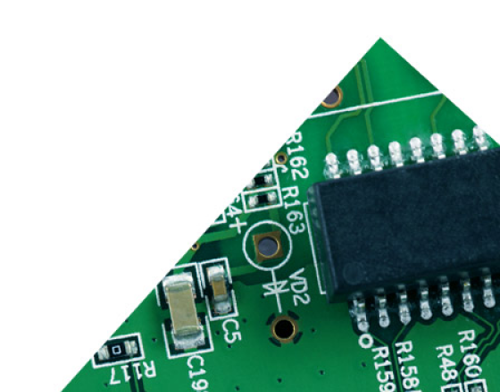

最先端エレクトロニクス製造 – 表面実装アセンブリ

高性能自動車産業、通信事業、航空宇宙産業および医療産業の製造では、不良率ゼロに対する要求がますます高まっています。これらの要求は、構成部品の小型化、工程の測定と顧客のコンプライアンスの強化によって後押しされています。



Teknek装置の一般的な用途:

  • ソルダーペースト印刷前(異物の除去とステンシルの目詰まり防止により、高品質のソルダーペースト印刷を保証)

  • レーザーマーキング後(レーザーマーキングにより生じた汚れを除去)

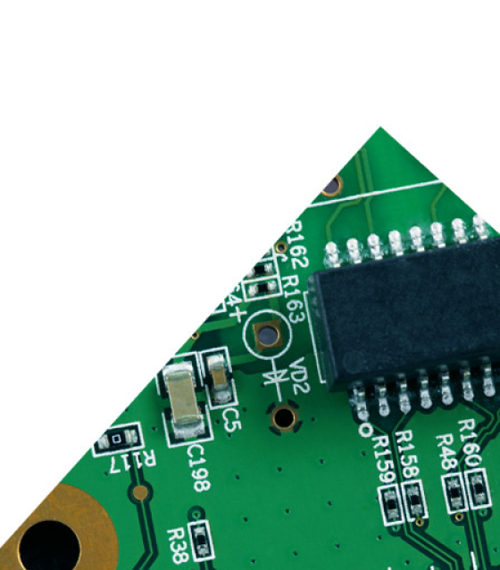

最先端エレクトロニクス製造 – 表面実装アセンブリ

After laser marking

Before solder paste printing
