高度な電子機器産業に対する要求の高まりが、PCB業界を牽引しています。フレキシブル基材、部品内蔵、新素材基板と相まって、不良ゼロへの要求は、これまでにない新しい異物対策を必要としています。

多層、リジッドおよびフレキシブル基板の製造におけるTeknek装置の代表的な使用例：

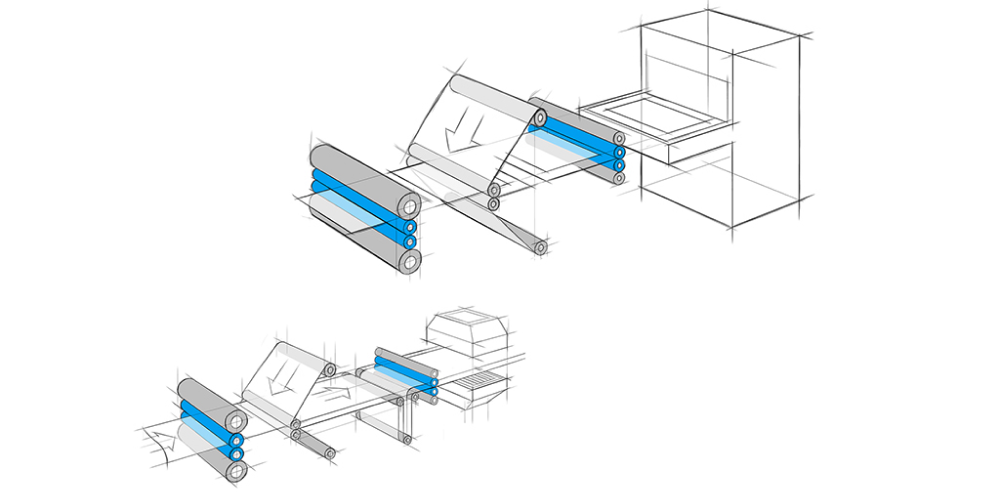

・フォトレジスト（ドライフィルム、ウェットコーティングを問わず、導電性トラック上の異物による短絡や断線を防止します。）

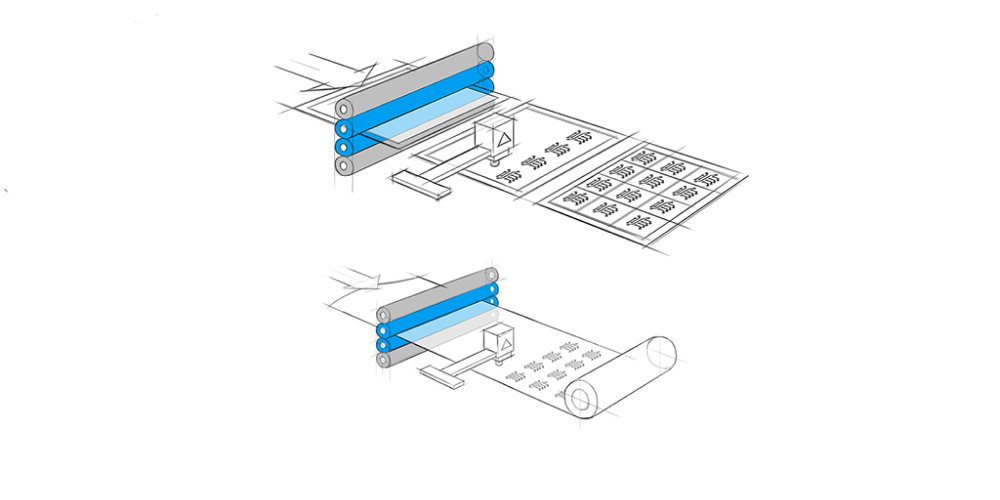

・露光またはレーザーダイレクトイメージング - LDI（異物を除去し、露光と完成基板の品質を保証します。

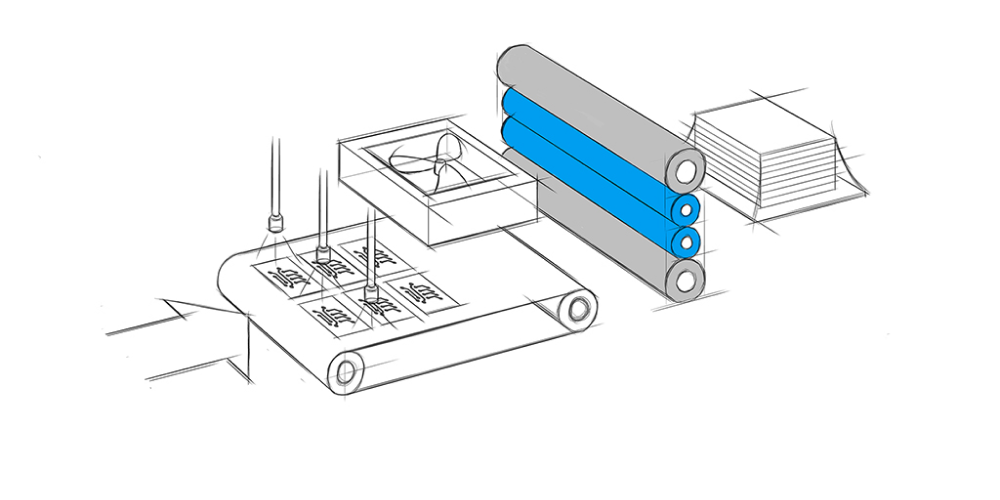

・AOI（誤検知を防止し、品質と測定目標を確実に達成します。）
